  • 長波、中波、短波和超短波鐵氧體材料及磁芯DK系列
  • 長波、中波、短波和超短波鐵氧體材料及磁芯TSK系列
  • 長波、中波、短波和超短波鐵氧體材料及磁芯環形系列
  • 長波、中波、短波和超短波鐵氧體材料及磁芯管形系列
  • 長波、中波、短波和超短波鐵氧體材料及磁芯其他形狀

長波、中波、短波和超短波鐵氧體材料及磁芯

長波、中波、短波和超短波鐵氧體材料及磁芯

-材料特性表：

材質 初始磁導率μi 飽和磁感應強度Bs 相對損耗因子tanδ/μi 比溫度系數αμir 居里溫度Tc 密度d 電阻率ρ Hc
±25% mT（H=1600A/m） ＜n×106 MHZ ×106/℃(20-60℃) ℃（≥） g/cm3 Ω·m (A／m)
QR8 8 210 2000 200 5~20 380 5 107 180
QR20 20 280 470 80 20~30 360 5 107 280
QR40 40 340 35~100 320 5 107
QP60 60 320 500 50 5~15 350 4.8 107 115
QP60C 60 410 700 77 400 4.6 107 700
QP100 100 400 200 20 15~35 330 4.8 107 80
QP160 160 390 10~30 300 5 106
QP250 250 380 60 2 10~25 300 5 107 70
QP400 400 360 40 20~60 230 5 106
ENT800 800 390 12 15~25 210 5 106 72

長波、中波、短波和超短波鐵氧體材料及磁芯

-特性曲線：

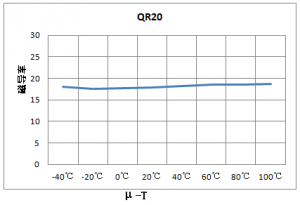

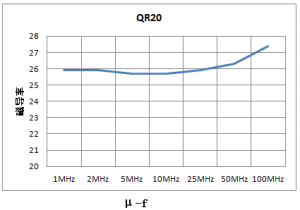

  • qr20ut qr20uf

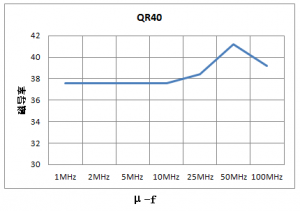

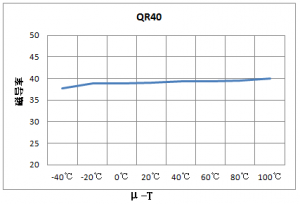

  • qr40ut qr40uf

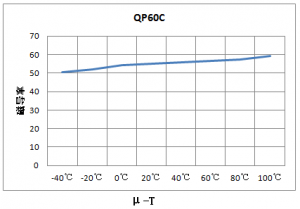

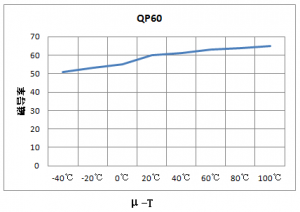

  • qp60ut 長波、中波、短波和超短波鐵氧體材料及磁芯特性曲線

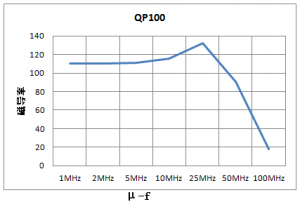

  • qp100ut qp100uf

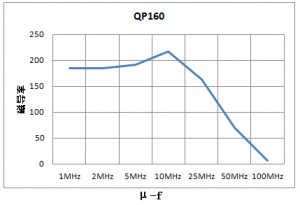

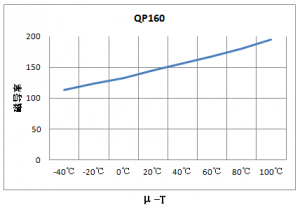

  • qp160ut qp160uf

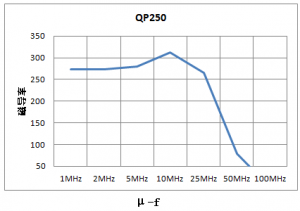

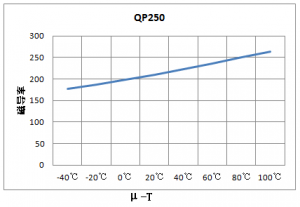

  • qp250ut qp250uf

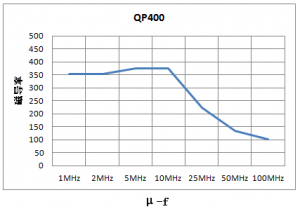

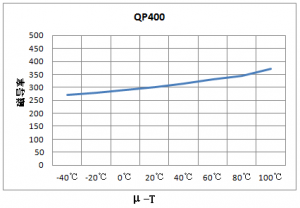

  • qp400ut qp400uf

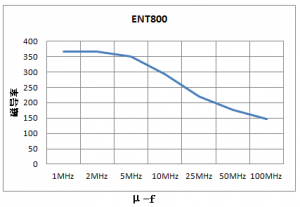

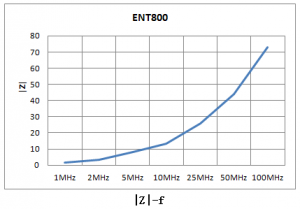

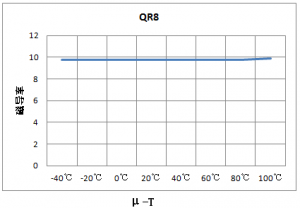

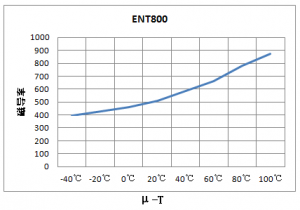

  • qr8ut ent800zfent800ut 長波、中波、短波和超短波鐵氧體材料及磁芯特性曲線



長波、中波、短波和超短波鐵氧體材料及磁芯

-產品規格：

1、孔（DK）系列長波、中波、短波和超短波鐵氧體材料及磁芯DK系列

材料編號 規 格 尺 寸（外徑*內徑*高）
外徑 內徑 高
ENT800 3.0 1.2 2.5
QR40 3.43 1.5 1.2
ENT800 3.5 1.0 2.0
ENT800 3.5 1.0 3.0
ENT800 3.5 1.0 3.5
ENT800 3.5 1.0 6.0
ENT800 3.5 1.2 3.5
ENT800 3.5 1.2 4.0
ENT800 3.5 1.3 6.5
QR8 3.5 1.5 1.2
QR8 3.5 1.5 1.5
QP250 4.0 1.6 5.5

2、雙孔（TSK）系列：長波、中波、短波和超短波鐵氧體材料及磁芯TSK系列

材料編號 規 格 尺 寸（長*寬*孔徑*高）
長 寬 孔徑 高
ENT800 3.3 2.0 0.8 1.45
ENT800 5.0 3.0 1.2 2.0
ENT800 6.5 3.0 1.2 3.0
QP60C 7.0 4.0 1.6 1.8
QP160 13 8.0 3.0 6.0
QP160 13 8.0 4.0 6.0
QP400 13 8.0 4.0 14.5
ENT800 20 10 4.7 15
QP160 20 10 5.0 6.0
QP160 20 10 5.0 6.0
ENT800 20 10 5.0 23
ENT800 32 15 6.5 30
QP400 32 16 6.5 32
ENT800 32 16 6.5 32
QP100 32 16 10 16
QP160 32 16 10 16
QP160 32 16 10 16
QP160 32 31 10 16
QP400 32 32 10 16
QP160 45 22.5 10 25



3、形（H）系列長波、中波、短波和超短波鐵氧體材料及磁芯環形系列

材料編號 規 格 尺 寸（外徑*內徑*高）
外徑 內徑 高
QR8 2.5 2.0 1.5
QR8 3.0 1.2 1.18
QR8 4.0 2.0 1.8
QR20 4.0 2.0 1.8
QR8 4.2 2.2 1.8
QR20 5.0 2.0 1.5
QR8 5.0 2.0 3.0
QR8 5.0 2.5 1.5
QR8 5.0 2.5 2.0
QR8 5.0 2.5 3.0
ENT800 5.0 2.5 5.0
QR20 5.0 3.0 2.0
QR8 5.0 3.0 2.0
ENT800 6.0 3.0 3.0
QR8 7.0 4.0 2.0
QP60 7.0 4.0 2.0
QR20 7.0 4.0 2.0
QP100 7.0 4.0 2.3
ENT800 7.0 4.0 3.0
ENT800 8.0 4.0 4.0
QR8 9.5 4.5 5.5
QP400 9.5 4.5 3.0
QP100 9.8 4.8 3.0
QR8 10 4.5 5.0
ENT800 10 6.0 10
QP100 12 6.5 5.0
QP100 12 6.5 35
QP100 12 6.5 40
QR8 13 7.0 8.0
QR8 13 7.5 6.0
QP60 13.5 7.0 6.5
QR20 14 2.0 1.8
ENT800 14 7.0 4.0
QR8 14 7.0 5.0
QP160 14 20 10
QP160 14.5 6.35 25
QP250 14.5 6.35 28
QP400 14.5 6.35 28
ENT800 14.58 6.35 28
QP400 16 8.5 10
QP400 16.7 9.7 10
QR8 17.5 9.5 5.0
QP100 17.5 10 35
QP100 17.5 10 52
QP400 18 10 6.0
ENT800 18 10 6.0
QR8 19 8.0 8.0
QR20 19 8.0 8.0
QP100 19 8.0 50
QR8 20 10 8.0
QR8 20 10 10
QR8 20 12 6.5
ENT800 22 10 7.0
QR8 22 13 6.5
QR8 22 13 10
QR20 22 13 10
ENT800 22 13.5 7.0
QP160 22 14 6.0
QR8 24 10 10
QR20 25 12 11
QP400 26 14 10
QR8 28 14 12
QR8 28 14 14
QR8 28 14 16
QR8 28 14 22
QR8 28 14 23
QR8 33 16 10.8
QR8 33 16 12.5
QR8 33 16 14
QR8 33 16 15
QP400 35 24 12.5
QP160 36 20 6.0
QR20 36 24 12
QP250 36 25 12.5
QP250 40 26 6.5
ENT800 51 30 20
QP400 51 31 13
QP400 51 31 20
ENT800 58 30 16
QP250 59 31 15
ENT800 68 44 5.0
QR20 37 23 12
QR8 37 23 14
QR8 40.4 22 14.6
QR8 45 26 13
QR8 49.5 21 15
QP100 62 25 12
QP100 68 28 13
ENT800 80 46 20
ENT800 97 70 15
QP160 117 74 15
ENT800 120 80 10
ENT800 120 80 12
ENT800 120 80 15
ENT800 120 80 20
ENT800 195 155 13
ENT800 195 155 18
ENT800 195 155 28
ENT800 200 155 10

4、管形（G）系列長波、中波、短波和超短波鐵氧體材料及磁芯管形系列

?

材料編號

 規 格 尺 寸（外徑*內徑*高）
外徑 內徑 高
QP60C 6.0 3.0 2.3
QP60C 12 6.5 48.5
QP60C 12 8.0 50
QP60C 14 8.0 7.0
QP60C 15.5 10 45
QP60C 16.8 9.5 30
QP60C 16.8 9.5 40
QP60C 16.8 9.5 52
QP60C 16.8 9.5 60
QP60C 16.8 9.5 70
QP60C 17.5 10 22
QP60C 17.5 10 25
QP60C 17.5 10 30
QP60C 17.5 10 35
QP60C 17.5 10 41
QP60C 17.5 10 52
QP60C 17.5 10 60
QP60C 19 9.7 30
QP60C 19 9.7 35
QP60C 19 9.7 40
QP60C 19 9.7 50
QP60C 19 9.7 60
QP60C 19 9.7 65
QP60C 19 9.7 70
QP60C 19 11.5 50
QP60C 22 12 65
QP60C 22.5 12.5 82
QP60C 117 80 20
QP60C 200 160 20

5、其他（QT）系列：長波、中波、短波和超短波鐵氧體材料及磁芯其他形狀

材料編號 規 格 尺 寸（長*寬*高） 備 注
長 寬 高
QR8B CF8 4.0 50 磁條
ENT800 CF12 3.0 30 磁條
QP60C CF12 7.3 83 磁條
ENT800 CF125 125 3.5 磁條
ENT800 CF38 63 3.5 磁條
ENT800 CF51.8 51.8 2.0 磁條
ENT800 CF62.5 30.5 3.5 磁條
ENT800 CF62.5 62.5 3.5 磁條
ENT800 CF62.5 62.5 1.2 磁條
ENT800 CF83 93 3.5 磁條
QP60C CF90 26 26 磁條
KDN600 F8D11.55 5.85 1.4
QR800 F8D11.55 5.85 1.4
QR2K FD3.4 3.2*2 1.4
QR1K G9.5 5.0 20 管形
QR1K G14.5 6.35 28.5 管形
QR1K G17.5 9.5 28.5 管形
QR800 ZK13*13 5.5 5.0 正方孔
QP250 ZK25*25 12 13 方形孔
ENT800 ZY2.0 16 磁棒
QR40 ZY4.5 10 磁棒
QR40 ZY5.0 10 磁棒
ENT800 ZY5.0 22 磁棒
QR40 ZY6.0 20 磁棒
ENT800 ZY6.3 30 磁棒
ENT800 ZY10 67 磁棒
QP250 ZY10 50 磁棒
QP250 ZY10 100 磁棒
ENT800 ZY14 20 磁棒
ENT800 ZY14 22 磁棒
ENT800 ZY14 24 磁棒
